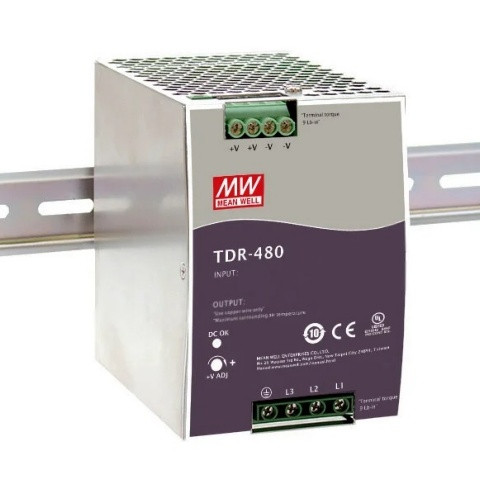

TDR-480-24,

Блок питания AC-DC, 480Вт, ККМ, 3-х фазный, вход 340:550В AC, 47:63/480:780В DC, выход 24В/20A, рег. вых 24...28В, изоляция 3000В AC, в кожухе на DIN-рейку 85.5х125.2х128.5мм, -30:+70°С, тонкий мощный источник питания для 3-х фазной электросети с креплением на DIN-рейку.

Описание TDR-480-24

AC-DC сетевой преобразователь TDR-480-24 - тонкий мощный источник питания для 3-х фазной электросети с креплением на DIN-рейку.

Источники питания TDR-480 обладают выходной мощностью 480 Вт. Ширина блоков составляет всего 85,5 мм. Данная серия имеет существенно меньший объём по сравнению с источниками питания предыдущего поколения DRT-480.

Особенности:
- схема коррекции мощности
- высокий КПД
- работоспособность при температуре от -30...70ºС (с зависимостью выходной мощности)
- возможность работы от 2-х фаз (с понижением выходной мощности на 20%).

Источники питания TDR-480 оптимальны для систем управления имеющих ограниченный объём для монтажа электрооборудования и в основном предназначены для систем питания устройств промышленной автоматики и другого электромеханического оборудования.

Технические параметры серии TDR-480:
- Выходная мощность: 480 Вт
- Выход: 24 В
- Напряжение 1 канала: 24...28 В
- Выходной ток первого канала: до 20 А
- Входное напряжение: 340-550 В (3 фазы)
- Тип стабилизации: напряжение
- КПД: 92,5%
- Коэффициент мощности: 0,9
- Тип защиты: КЗ, перегрузка, перенапряжение, перегрев
- Рабочая температура: -30...70ºС
- Размер:  85,5х125,2х128,5 мм
- Гарантия производителя 3 года.

Серия TDR-480 , Выходная мощность (ном) 480 Вт, Выход 24 В , Напряжение 1 канала, min 24 В, Напряжение 1 канала, max 28 В, Выходной ток 1 канала, min 0 А, Выходной ток 1 канала, max 20 А, Тип стабилизации напряжение , Вход 3x380 В , Конструктивное исполнение на DIN рейку , Возможности ККМ , Типы защиты КЗ, перегрузка, перенапряжение, перегрев , Количество выходов 1 , Тип управления выходом потенциометр внутренний , Исполнение 20 , Входное напряжение AC, min 340 В, Входное напряжение AC, max 550 В, Входное напряжение DC, min 480 В, Входное напряжение DC, max 780 В, Коэффициент мощности 0.9 , Напряжение изоляции вход-выход 3 кВ, Напряжение изоляции вход-земля 2 кВ, Напряжение изоляции выход-земля 500 В, Применение промавтоматика , КПД 92.5 %, Шум 150 мВ, Длина 85.5 мм, Ширина 125.2 мм, Высота 128.5 мм, Рабочая температура -30 °C, Рабочая температура 70 °C

Техническая документация TDR-480-24

• datasheet.pdf
