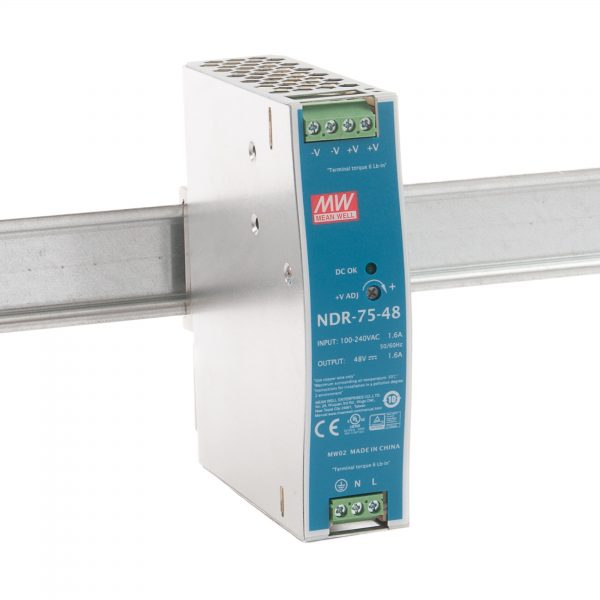

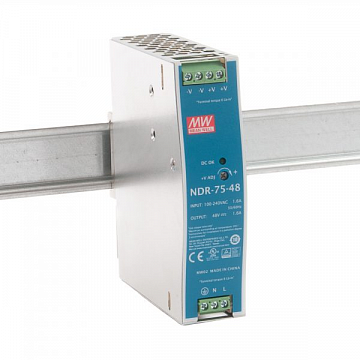

NDR-75-48,

Блок питания AC-DC на DIN-рейку 77Вт, вход 90:264V AC, 47:63Гц /127:370В DC, выход 48В/1.6A, рег. вых 48:55В, изоляция 3000В AC, в кожухе 32х125.2х102мм, -20:+60°С, использованы при установке в шкафы управления с ограничением свободного пространства по ширине шкафа.

Описание NDR-75-48

Источники питания серии NDR-75 могут быть эффективно использованы при установке в шкафы управления с ограничением свободного пространства по ширине шкафа.

NDR-75-48 - источники питания с выходным напряжением 48 В. Современные схемные решения источников питания серии NDR-75 обеспечивают КПД до 89%, что позволяет им работать в температурном диапазоне от -20 до +70 ºC при полной нагрузке с использованием только естественного охлаждения.

Области применения источников питания: промышленные системы управления, промышленная автоматика и другие.

Особенности:

• Установка на стандартные DIN-рейки TS-35/7.5 или TS-35/15;
• Защита от короткого замыкания, перегрузки (токоограничение), перенапряжения и перегрева;
• Сертификаты: UL/CUL/CB/TUV/CE, UL508, EN61000-6-2, EN55022 Class B

Технические характеристики:

• Выходная мощность (ном): 75 Вт;
• Выход: 48 В;
• Напряжение 1 канала: 48…55 В;
• Выходной ток 1 канала: 0…1.6 А;
• Тип стабилизации: напряжение;
• Вход: 110/220В авто;
• Конструктивное исполнение: на DIN рейку;
• Возможности: базовая модель;
• Типы защиты: КЗ, перегрузка, перенапряжение, перегрев;
• Количество выходов: 1;
• Тип управления выходом: потенциометр внутренний;
• Исполнение: 20;
• Входное напряжение AC: 90…264 В;
• Входное напряжение DC: 127…370 В;
• Напряжение изоляции вход-выход: 3 кВ;
• Напряжение изоляции вход-земля: 2 кВ;
• Напряжение изоляции выход-земля: 500 В;
• Применение: промавтоматика;
• КПД: 89 %;
• Шум: 0.15 В;
• Размеры: 32х102х125.2 мм;
• Рабочая температура: -20…70 ºC;
• Температура хранения: -40…85 ºC

Серия NDR-75 , Выходная мощность (ном) 75 Вт, Выход 48 В , Напряжение 1 канала, min 48 В, Напряжение 1 канала, max 55 В, Выходной ток 1 канала, min 0 А, Выходной ток 1 канала, max 1.6 А, Тип стабилизации напряжение , Вход 110/220 В авто , Конструктивное исполнение на DIN рейку , Возможности базовая модель , Типы защиты КЗ, перегрузка, перенапряжение, перегрев , Количество выходов 1 , Тип управления выходом потенциометр внутренний , Исполнение 20 , Входное напряжение AC, min 90 В, Входное напряжение AC, max 264 В, Входное напряжение DC, min 127 В, Входное напряжение DC, max 370 В, Коэффициент мощности 0.55 , Напряжение изоляции вход-выход 3 кВ, Напряжение изоляции вход-земля 2 кВ, Напряжение изоляции выход-земля 500 В, Применение промавтоматика , КПД 89 %, Шум 150 мВ, Длина 40 мм, Ширина 102 мм, Высота 125.2 мм, Рабочая температура -20 °C, Рабочая температура 70 °C

Техническая документация NDR-75-48

• datasheet.pdf
