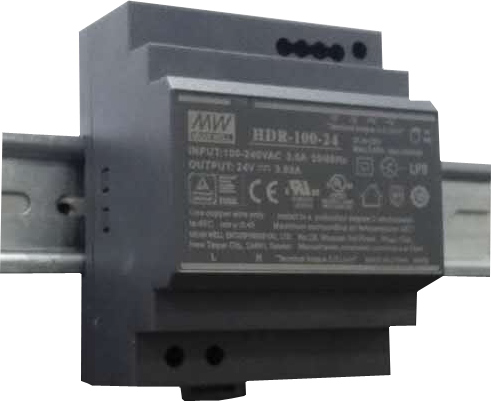

HDR-100-24N,

Блок питания AC-DC, 100.8Вт, вход 85...264 В AC 47...63Гц/120...370В DC, выход 24В/4.2А, рег. выхода 24:25.5В, изоляция 3000В AC, в кожухе на DIN-рейку, 70х90х54.5мм, -30...+70°С, Управление выходом осуществляется с помощью встроенного потенциометра.

Описание HDR-100-24N

HDR-100-24N – AC/DC сетевые преобразователи на DIN рейку со стабилизацией по напряжению. Имеют компактный дизайн, представляют собой базовую модель. Есть защита от КЗ, перегрузки и перенапряжения. Управление выходом осуществляется с помощью встроенного потенциометра.

Особенности:

• Выходная мощность: 100,8 Вт
• Выход: 24 В
• Выходной ток канала: 0 … 4,2 А
• Вход: 100/220 В
• Напряжение изоляции вход-выход: 3000 В
• КПД: 90%
• Размер: 70x90x54.5 мм
• Рабочая температура: -30 … +70 °С

Модели с суффиксом N (HDR-100-xxN) имеют большую выходную мощность, расширенный диапазон регулировки выходного напряжения, при этом данные модели не соответствуют категории источников электропитания с ограничением мощности (LPS – Limited Power Source).

Серия HDR-100 , Выходная мощность (ном) 100 Вт, Выход 24 В , Напряжение 1 канала, min 21.6 В, Напряжение 1 канала, max 29 В, Выходной ток 1 канала, min 0 А, Выходной ток 1 канала, max 4.2 А, Тип стабилизации напряжение , Вход 110/220 В авто , Конструктивное исполнение на DIN рейку , Возможности компактный дизайн, базовая модель , Типы защиты КЗ, перегрузка, перенапряжение , Количество выходов 1 , Тип управления выходом потенциометр внутренний , Исполнение 20 , Входное напряжение AC, min 85 В, Входное напряжение AC, max 264 В, Входное напряжение DC, min 120 В, Входное напряжение DC, max 370 В, Коэффициент мощности 0.55 , Напряжение изоляции вход-выход 4 кВ, Применение Building Automation , КПД 90 %, Шум 120 мВ, Длина 70 мм, Ширина 54.5 мм, Высота 90 мм, Рабочая температура -30 °C, Рабочая температура 70 °C

Техническая документация HDR-100-24N

• datasheet.pdf
