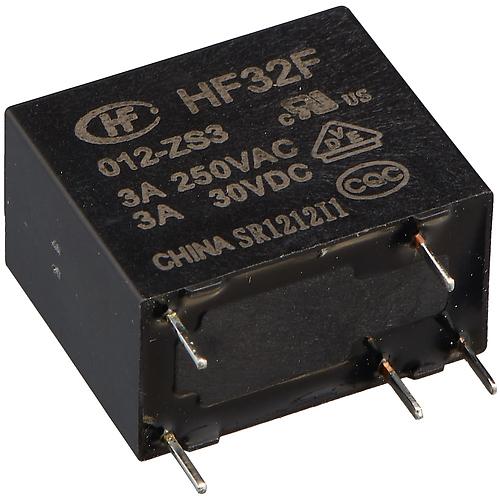

HF32F/012-ZS3
Реле силовое, 3А SPDT (одна контактная группа на переключение) катушка 12В
62.13 ₽
HF32F/012-ZS3
Описание HF32F/012-ZS3
Тип контактов 1C , Номинальное напряжение катушки 12 В, Тип тока катушки DC , Мощность катушки максимальная 450 мВт, Номинальный ток коммутации 3 А, Коммутируемое напряжение DC (макс) 30 В, Коммутируемое напряжение AC (пиковое) 250 В, Напряжение изоляции катушка-контакты 2.5 кВ, Рабочая температура -40 °C, Рабочая температура 85 °C, Длина 18.4 мм, Ширина 15.5 мм, Высота 10.2 мм, Способ подключения выводов в отверстия на плату , Особенности Герметичное , Применение Силовое , Примечания AgNi
Характеристики
| Вес | 16 |
| Ширина | 10,2 |
| Высота | 15,3 |
| Тип | реле электромагнитное постоянного тока серии HF32F |
| Описание | Реле |
| Напряжение | 5 В (450 мВт); Umax=6,5 |
| Материал | пластик |
| Глубина, мм | 18,8 |
| Рабочая температура | -40…+70 |
| Максимальный ток | переключения - 10 |
| Максимальное напряжение | переключения - 250 AC/ 30 DC В |
| Сопротивление катушки | 320 |
| Диэлектрическая прочность, В | между откр. контактами и корпусом - 2500 VAC, 1 мин. |
| Сопротивление изоляции, МОм, не менее | 1000 (при Uисп.dc=500 В) |
| Контактное сопротивление, мОм, не более | 100 (при I=1A; Udc=6 В) мОм |
| Количество циклов коммутации (электро), не менее | 100000 |
| Схема переключения | Form C (on-on) |
| Коммутируемое напряжение, В | 250 AC/ 30 DC |
| Максимальная коммутируемая мощность | 300 Вт |
| Напряжение срабатывания, В | 3,75 |
| Напряжение отпускания, В | 0,25 |
| Время, мс | срабатывания/ переключения - 8/ 5 |
hongfa_hf32f.pdf
